Arduinoでテストしてみよう

まずはArduinoを使って プログラムがうまく動くか試してみます。

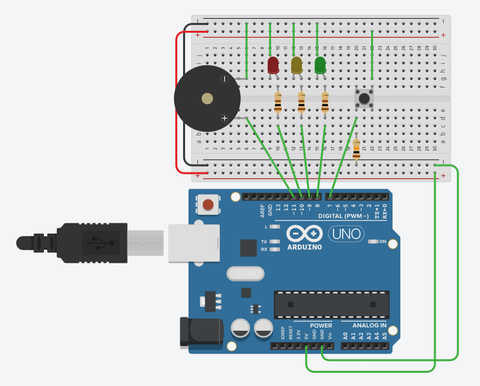

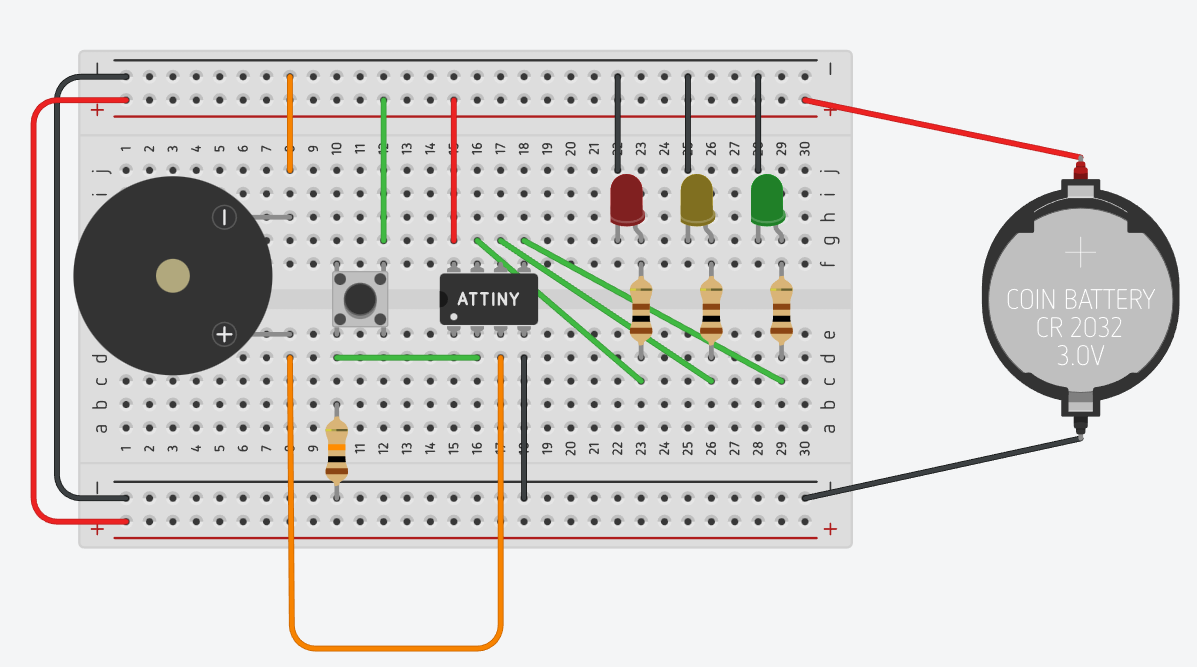

下のように配線してみました。




LEDについている抵抗は100Ω
スイッチについている抵抗は10kΩです

TinkerCadというサイトで、配線とプログラムを確認することができるので
チェックしてみてください。
（ブラウザだと音が割れちゃいますが、実機ではだいじょぶでした）

書き込みシールド

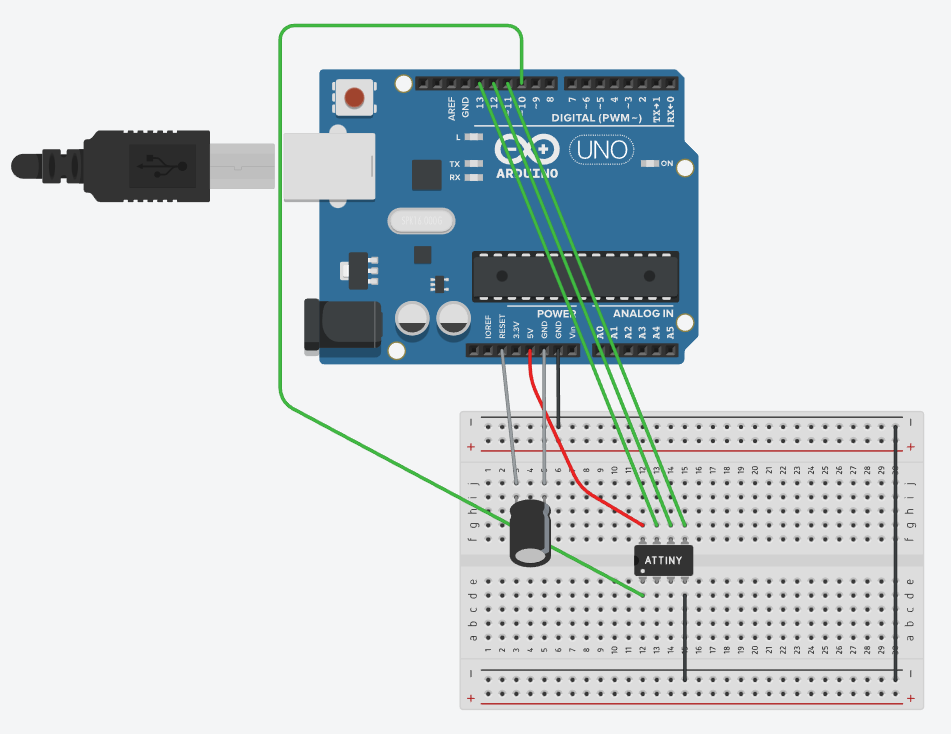

マイコンにプログラムを書き込むには、Arduinoとマイコンをつなぐ必要があります。
こんな感じです。



10μFのコンデンサを取り付けています。
これがないと書き込み時にエラーになるので注意。

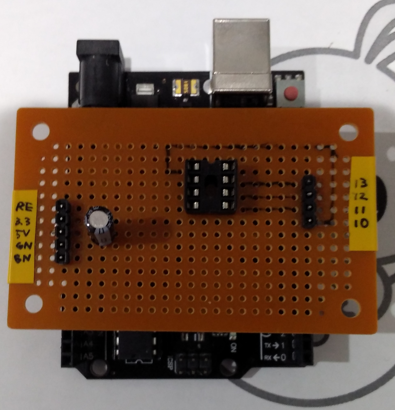

毎回この回路を作るのは大変なので
書き込みシールドを作っておくといいです。



マイコンの取り外しができるように、ICソケットを使います。
Arduinoの各ピンに刺さるように、ピンヘッダを使って足を伸ばします。

書き込みシールドの作り方はこちらを参考にしました。

Arduinoを書き込み装置化

Arduinoを書き込み装置化することで、
ATTinyなどのマイコンにプログラムを書き込むことができます。

まずはArduinoIDEを開きましょう。

日本語化したい時は

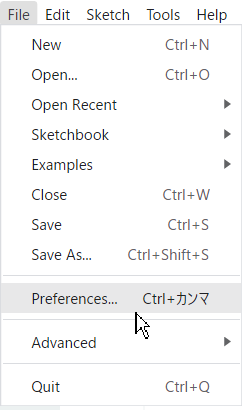

「File」→「Preferences」を開き
「Language」の項目を「日本語」にすると、日本語になります。

ここでは日本語で解説します。

ArduinoをUSBでパソコンと接続しておきましょう。
ここではまだ書き込みシールドは外しておきます。

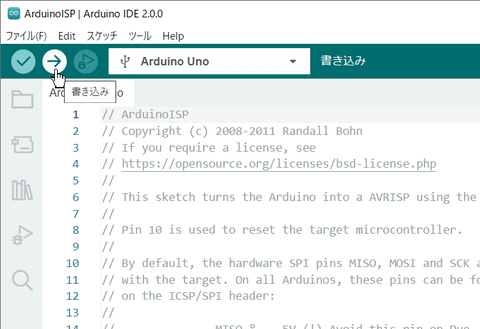

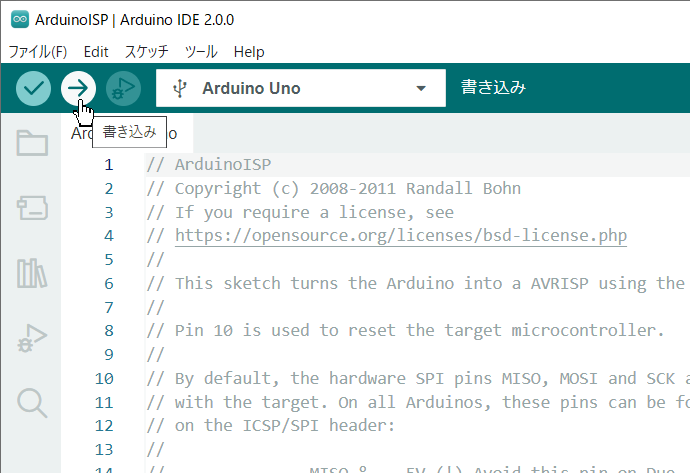

ArduinoIDEの「ファイル」→「スケッチ例」→「11.ArduinoISP」→「ArduinoISP」をえらびます。




ArduinoISPという、すでにプログラムされているファイルが開きました。



「書き込み」の矢印を押して、プログラムをArduinoに書き込みましょう。

書き込みができたら
前の項で作っておいた「書き込みシールド」を装着します。

ATTinyシリーズのボード設定を追加

ATTiny85に書き込みができるように、設定を追加します。
（ボード一覧にATTinyがあればとばしてOK）

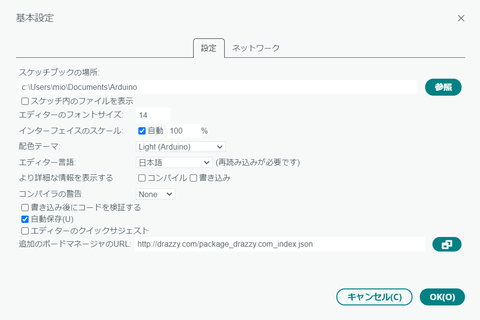

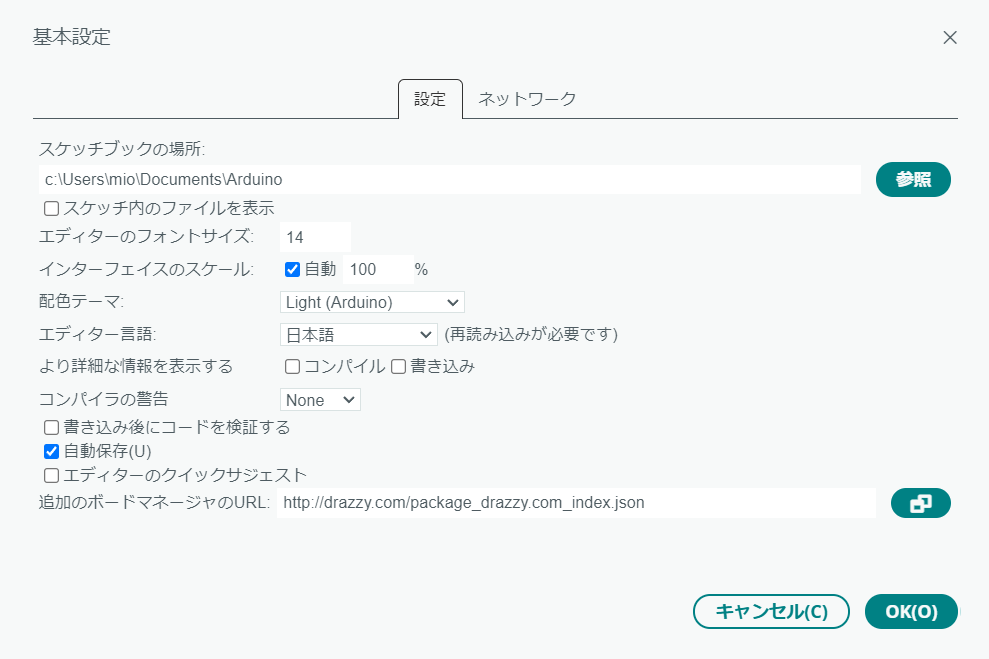

「ファイル」→「基本設定」を開き

「追加のボードマネージャのURL」という欄に
http://drazzy.com/package_drazzy.com_index.json
をコピペしましょう。
「OK」をクリックして閉じます。

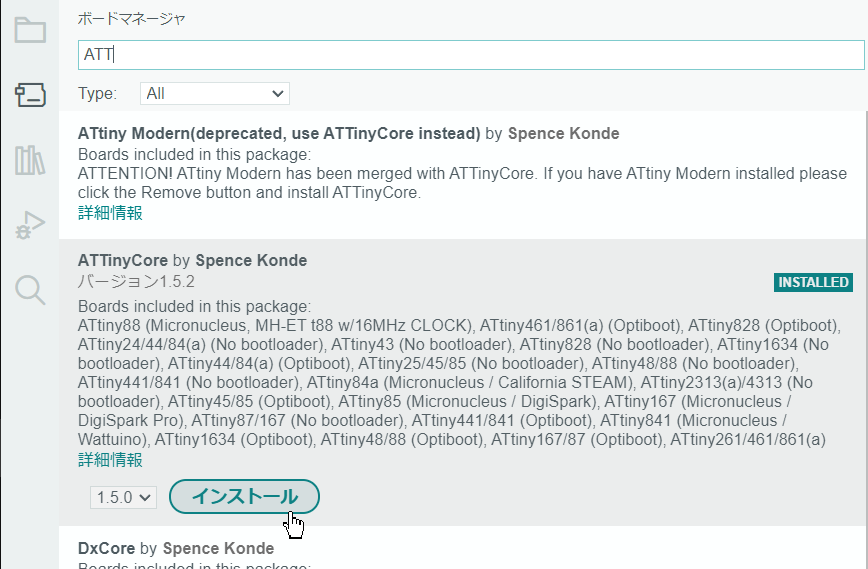

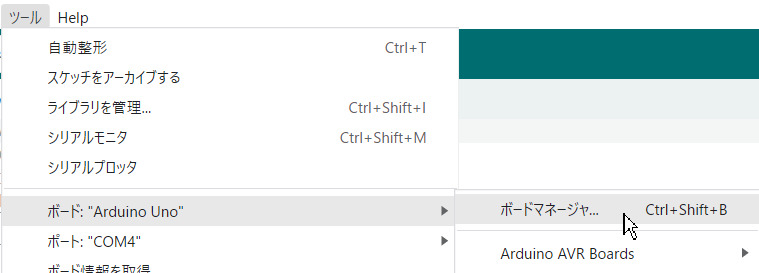

つぎに「ツール」→「ボード」→「ボードマネージャ」を開きましょう。



ボードマネージャの検索窓に「ATTiny」と入力します。


すると「ATTinyCore by Spence Konde」という項目があります。
これを「インストール」しましょう。

ブートローダーの設定

ボードが追加できたら、ブートローダーの書き込みをしましょう。

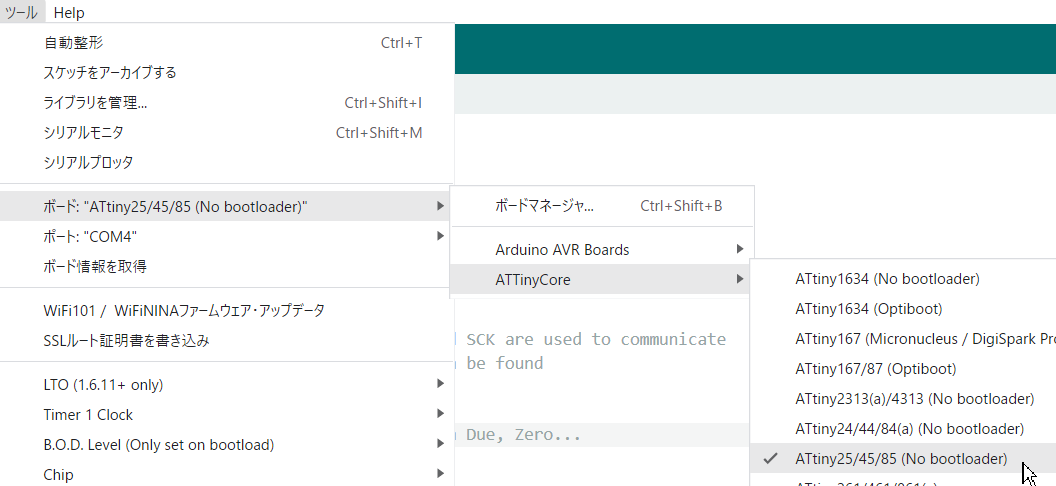

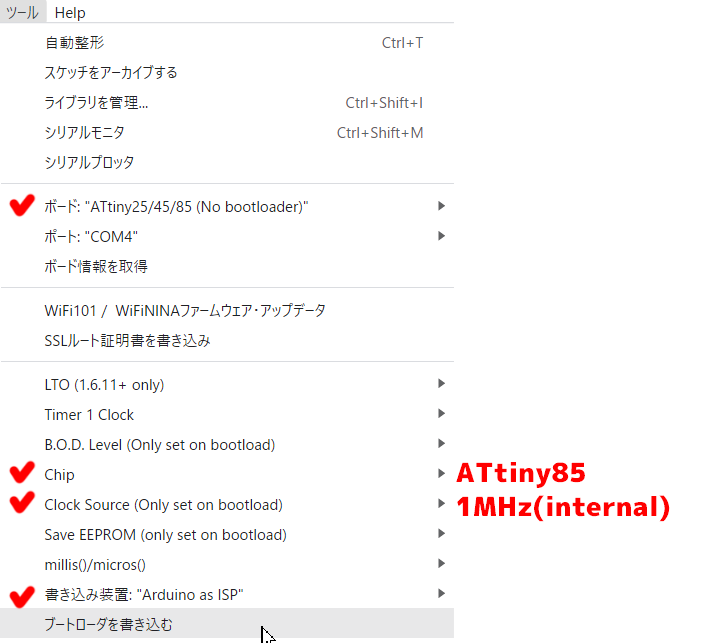

「ツール」→「ボード」を開くと
「ATTinyCore」という項目が増えています。
この中から「ATTiny25/45/85(No bootloader)」をえらびます。




「Chip」を「ATtiny85」
「ClockSource」を「1MHz（internal）」に
「書き込み装置」を「Arduino as ISP」にします

ClockSourceは時間を計るときにズレるので1MHzにしてます。
（8MHzにしたい時はプログラムを変えて対応してもいいです）

設定ができたら「ブートローダーを書き込む」をクリックします。

ATtiny85にプログラムを書き込もう

新しいファイルを開いて、ATtiny85に書き込むためのプログラムをしましょう。 こんな感じにしました。 先ほどのサンプルとはピン番号が違います。

電源用のピン・GND用のピン・RESETピンは入出力に使えないので
それ以外のピンを指定しましょう。

プログラムができたら


「ツール」をクリックして設定を確認します
（さっきと同じ設定になっていればOK）

「スケッチ」→「書き込み装置を使って書き込む」をクリックします。

これで、ATtiny85にプログラムを書き込むことができました。



ATTiny85と、それぞれのパーツをつないで
うまく動けば完成です。

ボタンを押すと、LEDが順番に光ります。
ボタンを1秒以上長押しすると、ピロっという音がなり、カウントが始まります。
（LEDの点灯数×１分）
指定分が経過すると、メロディーが流れます。
